7001型7寸触屏·恒温模式·4档加热·一体机
产品详情
编号: 7001 远程联网: 支持
测量精度: ±0.5℃ 传感器类型: 温度、超温、水位
供电: 220v 显示: 7寸触摸彩屏显示
手机远程: 支持 加热档位: 4档
屏幕开孔尺寸: 197mm*128mm 水泵数量: 2泵
出水温度: 支持 回水温度: 支持
超温检测: 支持 水位检测: 支持
通信接口: RS485定制 水泵切换: 支持
触摸彩屏: 支持 手机远程控制: 支持

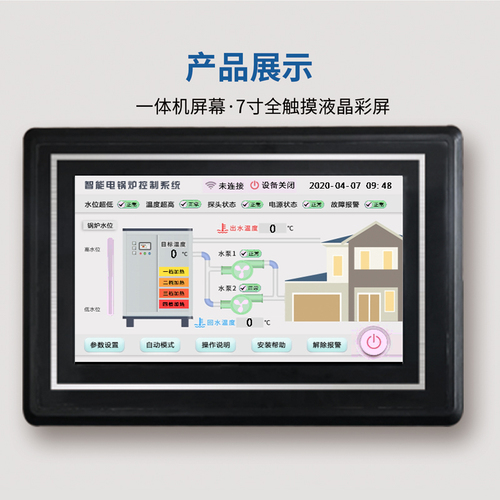

GPRS智能电锅炉控制器采用7寸高清彩色触摸屏,可显示整个系统的运行状况,系统温控采用PID算法控制原理,自动智能调配各个加热体启停,使电锅炉工作在恒温状态,该控制器共有6组继电器控制输出,为四档加热双水泵控制模式。


该控制器可工作在自动模式,时段模式,手动模式、防冻模式。系统在时段模式下具有6时段定时,时段外自动进入防冻模式;多重保护设置,有水温保护、超温保护、水位保护、水流开关、水泵故障报警等功能。

设备管理远程平台

功能特点:

1. 触摸彩屏显示,操控方便。

2. 有防冻、超温、缺水、水泵故障、水流开关、温度传感器自检等保护功能,系统运行安全可靠。

3.控制器有GPRS远程控制功能,用户可以通过微信远程控制设备的开关,查看设备运行的参数;厂家可以通过web管理平台,管理所有售出的设备

4.控制器220v电源供电,安装使用十分方便。

手机远程控制

系统使用的基本条件:

1 . 输入电压: AC220V

2 .输入电源频率:50Hz

3 .工作环境温度 -20℃~+50℃

4 .工作环境湿度:RH10%~90

5. 温度设定范围:+5℃~+75℃

6. 当前温度显示范围:0℃~+99℃


显示屏安装开孔尺寸:


控制加热体接法:

比如接第一组加热体,需要把控制第一组加热体的继电器线圈串接到R1R1两个接点的回路中,然后根据继电器线圈的控制电压,接入相应的电源即可;以此类推,R2R2、R3R3、R4R4分别控制第2、3、4组加热体。


控制水泵接法:

第一组水泵控制接线端为R5R5、第二组水泵控制接线端为R6R6。把控制第一号水泵的继电器线圈串接到R5R5两个接点的回路中,然后根据继电器线圈的控制电压,接入相应的电源即可;同理,水泵2接法相同。


温度探头接法: 出回水温度探头接线分别连接G与T1、G与T2


水位传感器接法:C与X1分别接水位传感器的中心端子和水箱外壳。


水泵检测接法:C与X5接到控制水泵继电器回路中的热继电器副接点上,档水泵电机过载,热继电器弹开,副接点断开后触发报警。
