7006 型·7寸触摸屏·上下限温控模式·5档加热·一体机
产品详情
编号: 7006 远程联网: 可选
测量精度: ±0.5℃ 传感器类型: 温度、超温、水位
供电: 220v 显示: 7寸彩屏显示
手机远程: 支持 加热档位: 5档
屏幕开孔尺寸: 197mm*128mm 水泵数量: 1泵
出水温度: 支持 回水温度: 支持
超温检测: 支持 水位检测: 支持
通信接口: RS485 水泵切换:
触摸彩屏: 手机远程控制: 支持
  • 7006型锅炉控制系统采用7寸彩色触摸屏,具有GPRS物联网远程功能,主板采用32位处理器和实时操作系统,采用工业化设计,产品运行稳定可靠

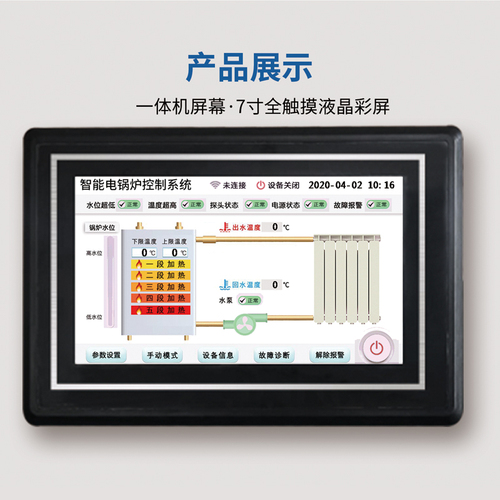

  • GPRS智能电锅炉控制器采用7寸高清彩色触摸屏,可显示整个系统的运行状况

  • 上下限温度控制型锅炉控制器采用下限温度依次开启加热体,到达温度上限依次关闭发热体的控温模式

  • 打开加热体的数量可以自由控制。

  • 控制器均可工作在自动模式,时段模式,手动模式、防冻模式,系统在时段模式下具有6时段定时,时段外自动进入防冻模式;多重保护设置,有水温保护、超温保护、水位保护、水流开关、水泵故障报警等功能。

  • 目前该系列产品已在北京、河北、山东、山西、东北三省、内蒙、新疆等多家电采暖炉厂配套使用,获得了用户的一致好评。

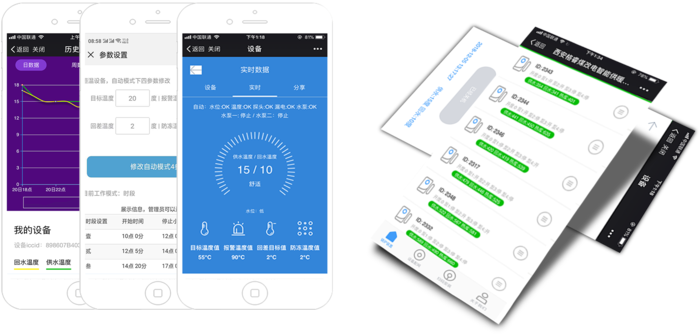

    锅炉控制器手机远程控制

  • 锅炉控制器远程管理系统


本系统功能特点

1. 触摸彩屏显示,操控方便。

2. 有防冻、超温、缺水、水泵故障、水流开关、温度传感器自检等保护功能,系统运行安全可靠。

3.控制器有GPRS远程控制功能,用户可以通过微信远程控制设备的开关,查看设备运行的参数;厂家可以通过web管理平台,管理所有售出的设备。

4. 控制器220v电源供电,安装使用十分方便。


说明:

1、控制加热体接法:比如接第一组加热体,需要把控制第一组加热体的继电器线圈串接到R1R1两个接点的回路中,然后根据继电器线圈的控制电压,接入相应的电源即可;以此类推,R2R2、R3R3、R4R4分别控制第2、3、4组加热体。

2、控制水泵接法:水泵控制接线端为R6R6。把控制第一号水泵的继电器线圈串接到R5R5两个接点的回路中,然后根据继电器线圈的控制电压,接入相应的电源即可。

3、温度探头接法: 出回水温度探头接线分别连接G与T1、G与T2

4、水位传感器接法:C与X1分别接水位传感器的中心端子和水箱外壳。

5、超温传感器接法:C与X7分别接超温传感器的2个端子

6、水泵检测接法:C与X6接到控制水泵继电器回路中的热继电器副接点上,档水泵电机过载,热继电器弹开,副接点断开后触发报警。


参数设置:


点击此键可进入系统参数设置页面,设置参数前需要输入密码(密码初始值为1234),可以对自动模式、时段模式进行设置,同时可以设置系统时间、报警温度、防冻温度、上限温度、下限温度、档位、等。时段运行模式下,若时钟处于非定时时段内,系统进入防冻保护工作模式。

报警:

有报警产生时,页面顶端显示“故障原因”并闪烁同时发出滴滴报警声,控制器停止加热,需要人到现场查明故障原因后手动消除报警并重新开机恢复运行状态。


手动模式:

本系统为设备测试提供了手动控制模式,各组加热体和水泵都可以手动控制启停。

注意:手动模式下仅仅用于锅炉设备试机测试,关机状态下系统处于防冻模式,用户设置成时段模式后


GPRS远程功能:

点击“操作说明”键可进入系统操作说明页面,页面中有操作说明和设备ID号和二维码,二维码和设备号是设备的识别标识,是唯一的。 选择物联网版本控制器的用户可以通过微信公众号“智慧供暖”—“智能控制”—“扫码绑定”,绑定设备后,用户可以通过手机维修公众号,对所绑定的设备执行开关机、远程查看运行状态等操作。



超温保护功能:

系统具有双重超温保护功能

其一,当系统检测到的当前水温超过了用户设定的保护温度时,为防止炉体内水气化,控制器进入超温保护状态,此时控制器停止所有加热体的控制电源,蜂鸣器鸣叫,显示屏显示超温故障,需要用户到现场排查故障后重新开启设备工作。

其二,此外系统还配有超温保护传感器,传感器保护温度为95度,超过95度系统将切断加热体供电电源。


低温防冻保护功能:

系统在待机状态或在时段模式时段时间之外,只要检测到当前水温低于用户设定的防冻温度时,系统将自动进入低温防冻模式,具体说明如下:

  1. 当检测到出水温度低于防冻设定温度,系统三组加热器中的二组进入加热状态,水泵开始工作;

  2. 当检测到出水温度大于防冻温度10度时,热器关闭,水泵按用户设定的方式运行。
