PLC01型锅炉控制器16档加热
产品详情
编号: plc01 远程联网: 可选
显示: 7寸触摸彩屏显示 手机远程: 选配
加热档位: 16 屏幕开孔尺寸: 194mm*138mm
水泵数量: 2泵 出水温度: 支持
回水温度: 支持 超温检测: 支持
水位检测: 浮球式 通信接口: RS485选配
水泵切换: 支持 触摸彩屏:
手机远程控制: 选配

该控制系统采用触摸屏加控制器的模式,具有采样精确、控制合理、操作简便、画面美观、可定制性高、智能程度高、时间显示准确可靠、参数掉电不丢失、易安装等优点。

作为系统人机交互界面,它可显示整个系统的运行状况,可设定4个工作模式(自动运行,时段运行,防冻运行,假期运行),具有6时段定时,功率4-16档可调,查看出、回水温度历史数据趋势图显示等诸多功能。清晰的画面,完善的功能使您更加随心所欲掌控整个系统。

本plc可通过rs485接口与蓝普科技RTU进行通信,rtu将采集到的各个参数上传是蓝普云平台,用户可以通过手机或web查看锅炉的运行状态。


本系统功能特点

1. 触摸屏显示,画面美观,操控简单,功能强大可定制。

2. 有防冻、过温、缺水等保护功能,系统运行安全可靠。

3. 两个循环泵,一备一用。


系统组成

1)触摸屏                  1块

2)控制器                  1块

3)RS-232通讯线     1根

4)水温传感器           4根(用户自备)

5)过温保护传感      1根

6)水流开关     (用户自备)

7)水位开关     (用户自备)


安装尺寸:

触摸屏的开孔尺寸:194mm x 138mm

控制器尺寸:195mm(长) x 110mm(宽) x 65mm(高)

控制器安装方式:标准35mm导轨安装

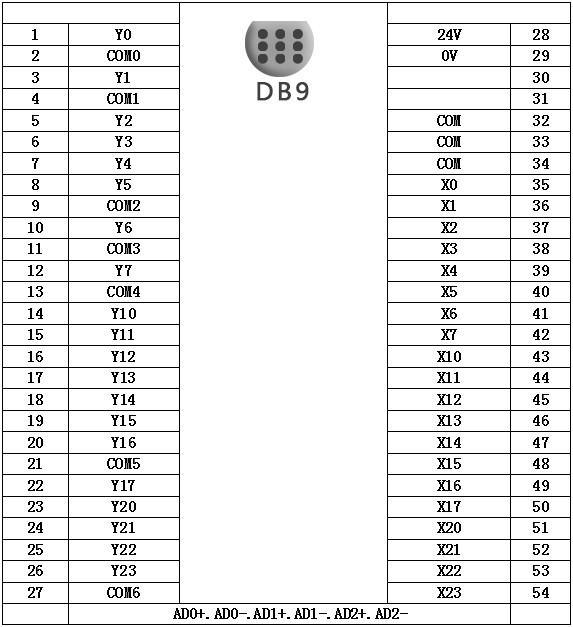

详细接线如下:

  • DB9接口为232通讯接口,通过随机配送的通讯电缆连接至触摸屏的DB9通讯接口上

  • Y0为报警输出接口,COM0是公共端

  • Y1、Y2分别为水泵1、2输出接口,COM1和COM2分别为它们的公共端

  • Y3-Y22为加热体控制输出接口,COM2、COM3、COM4分别为这16个输出的公共端

  • 24V、0V为24V电压输出,给PLC供电,分别接至PLC的24V、0V

  • X0为水位输入接口

  • X1 为超温保护输入接口

  • X2-X3为水泵反馈信号输入接口

  • X4为水流开关输入接口

  • X输入侧三个COM为所有输入的公共端

  • AD0+,AD0-;AD1+,AD1-;AD2+,AD2-分别为出水温度传感器,备用出水温度传感器,回水温度传感器接口


分为“自动模式”和“时段模式”,可以设置成假日参数和工作日参数

自动模式:

  • 全天按照“自动模式参数设置”中的上下限目标温度运行

时段模式:

  • 开始时间、结束时间:时段的起始时间

  • 温度下限:出水低于下限加热

  • 温度上限:出水高于上限停止

  • 输入需要运行的时段及该时段对应的温度上限,温度下限,转火温度,转火火力,不需要运行的时段,参数全部为0即可

  • 时间段不可重叠,如果重叠则按最后一个执行

  • 时段的起始“时”设置不能相同,否则不进入时段


其他功能

1.超温保护和报警功能

当系统检测到的当前水温超过了85度时,为防止炉体内水气化,控制器进入超温保护状态,显示屏显示故障提示,排除报警后,点击首页的报警复位消除报警

2.水泵保护功能

将水泵反馈触点接在接触器热继电器的常闭触点,在水泵因为缺相/过载/短路等原因停止时会触发报警即时停泵,避免水泵损坏

3.掉电参数记忆功能

设置的时段开关机时间目标温度、档位、实时钟等会自动进行记忆,即使掉电又来电,重新开机仍可保留原设置的内容不变。

4.   远程监测功能

用户可以选择我公司的GPRS-RTU,通过RS485接口与PLC控制器相连接,可以将PLC控制系统的运行参数上传至云平台,用户和厂家可以通过手机或web远程查看PLC锅炉系统的运行状态,方便运维,降低售后成本。

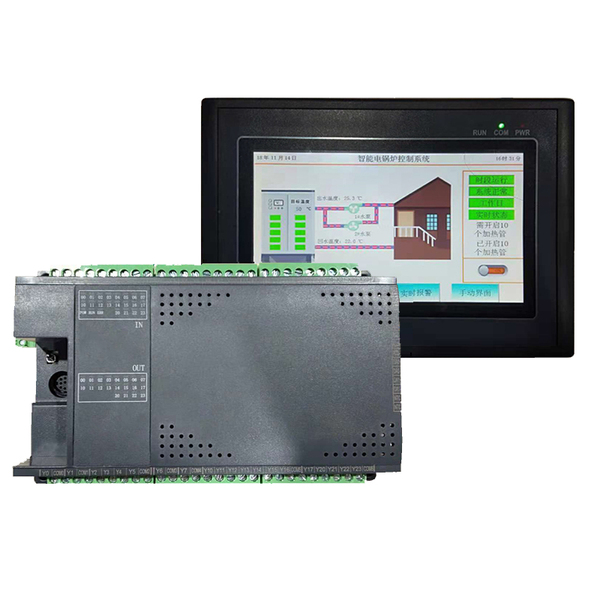

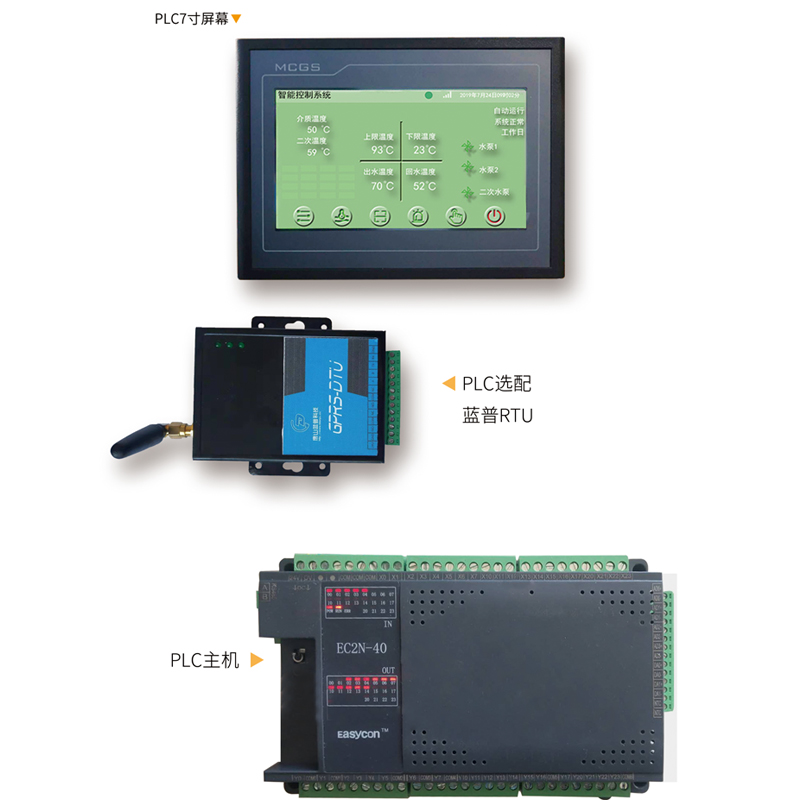

plc锅炉控制器实拍图

plc数据采集传输单元

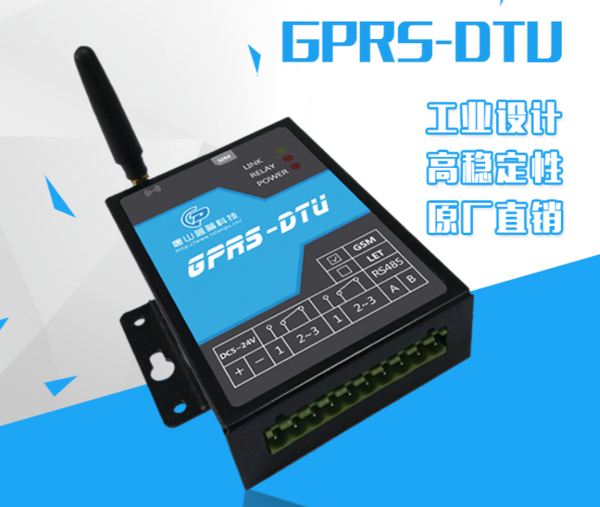

PLC远程监测用GPRS-RTU

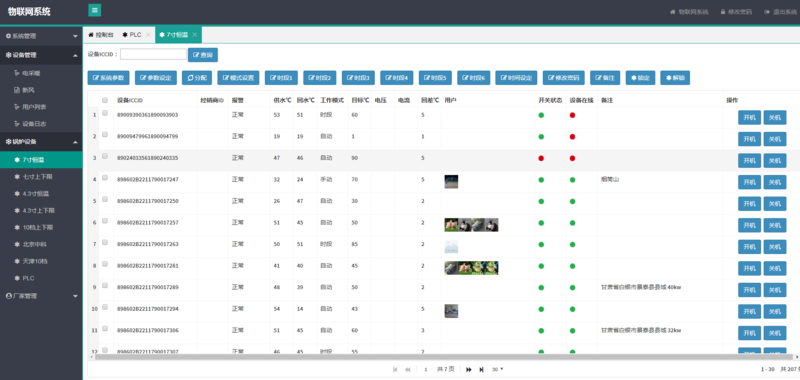

PLC锅炉控制器设备列表

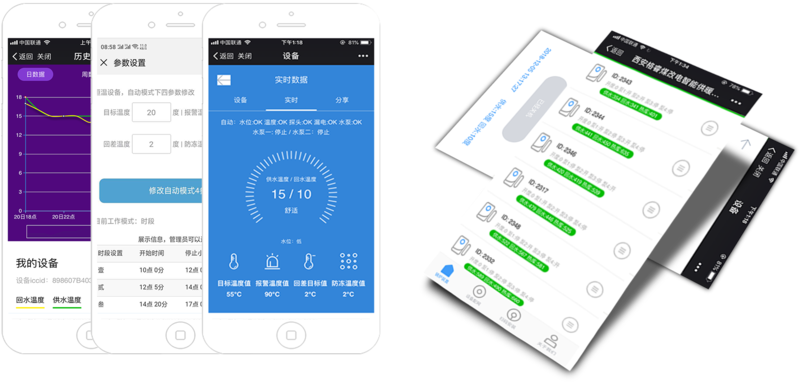

plc锅炉控制器手机端

PLC锅炉控制器手机端远程监测

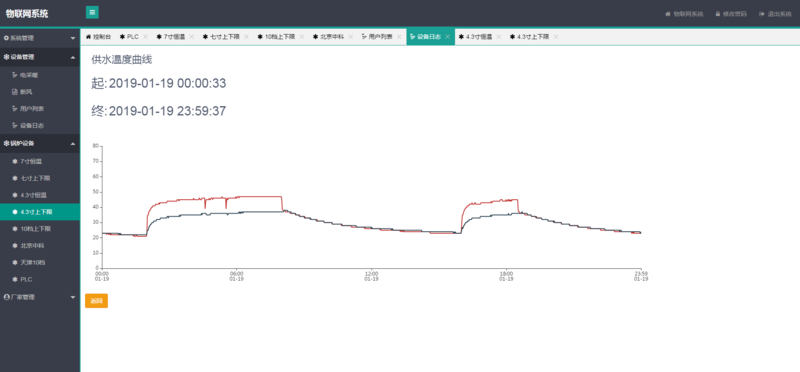

plc锅炉控制器温度历史记录曲线

PLC锅炉控制器温度历史记录曲线
