电锅炉远程监测控制系统

来源:唐山蓝普科技有限公司作者:唐山蓝普科技有限公司

一、前言


  电锅炉供暖能够为解决传统燃煤锅炉供暖造成空气污染的问题提供了解决方案,目前越来越广泛的被应用的供暖领域,电锅炉供暖一般采用编程控制器(PLC)实现如温度、压力等参数的采集、处理、并实现加热、循环等控制,对于运维部门而言,需要实时根据回水温度等参数对供暖系统进行调整,同时管理大量电锅炉势必消耗大量的人力物力,为实现运维效率的提高,降低运维成本,迫切需要一套电锅炉远程监测系统。 2015年至2017年间,电锅炉远程监测系统已经在唐山市高新区及迁西县政府供暖改造工程中三十余所小学,十几个政府部门的电采暖项目得到了应用,供暖工程已经稳定运行两年,在保证供暖温度的同时降低了供暖用电量,降低了运维成本,受到使用单位及政府相关部门的广泛好评。


二、远程监测系统组成及产品特点

  电锅炉远程测控系统由GPRS智能测控终端(RTU)、大数据平台、设备管理软件及Web、手机客户端组成。


电锅炉远程监测示意图

项目概览图如下图所示:

系统拓扑图

Lanpu-1802 RTU


1. 远程测控RTU功能

  远程测控终端采用唐山蓝普科技的Lanpu-1802型RTU,它通过GPRS或Nb-ioT无线传输方式,负责将用户指定的数据信息,如现场设备的485 modbus数据、4-20mA或0-5v模拟量数据、开关量数据(阀门或监控箱门开关)、工业照相机等数据实时采集并发送至服务器,同时上位机远程控制RTU输出开关量和模拟量信号,可以对设备进行远程控制。

  在安全方面,严格遵循了web安全的规范,前后台双重验证,参数编码传输,密码md5加密存储,shiro权限验证,从根本上避免了SQL注入,XSS攻击,CSRF攻击等常见的web攻击手段。RTU与服务器之间的链路维持报文能完成通讯异常检测,设备在线及数据变化情况做到实时监测,如下图所示:

web监测界面


  产品采用工业级设计,稳定性好,适用于户外恶劣环境。采用32位处理器的RTOS实时操作系统,内置硬件看门狗,降低死机概率。设备采用低功耗设计,内置防低温系统,适用于严寒地区使用。

产品内置存储,可以根据客户需求存储相应的数据,当数据传输网络出现中断或工业库故障停机时,数据将缓存到本地,当网络设备恢复后,本地缓存的数据将逐步恢复到数据库中。

2. 数据统计、分析功能-云平台、Web/手机端展示:

电锅炉远程监测系统能分别统计各个锅炉的出水温度、回水温度、3小时出水、3小时回水等,还能通过颜色变化反映温度高低。对系统的实时监测及时了解系统的运行状态,即时发现问题及时进行解决,以保证系统的正常运行。

  蓝普云平台高速数据流管道对分布式计算调度和数据调度提供支持,使系统支持大数据实时采集。通过依据生产者-消费者设计模式,基于Scribe研发高速数据流管道对分布式计算调度和数据调度系统提供支持,使蓝普云平台具有TB级数据实时收集处理能力。单节点设备承载量为1万台/100M带宽网络,云技术为电磁锅炉运行保驾护航。

手机端监测界面

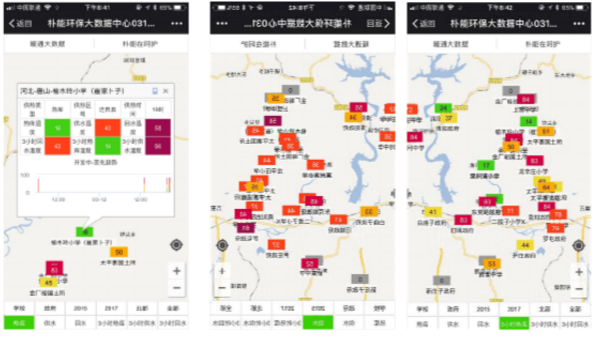

手机GIS地图显示

3. 云平台可扩展性

  平台具有非常良好的扩展性和兼容性,不同用途、种类的设备可以通过平台分类管理,每种设备展示不同的参数,易于产业扩大。

设备管理软件

4. 多级用户权限管理

  系统权限采用采用多级用户管理机制,不同人员具有不同的管理权限,所观察到的控制菜单、按钮等也不同,可以防止无关人员乱操作,破坏系统或资料,权限管理系统可以对人员和设备进行管理;设备添加方便,不影响其它设备使用。

设备管理可以监控所辖全部设备的工作状态,可以分配同一个设备到多个管理者。

权限管理界面如下图:

权限管理软件界面

5. Gis地图展示、统计分析

Web端GIS展示


      GIS平台系统提供数据资源地图与表格显示,对辖区内所有监测点在地图上面进行定位,定位点可以通过颜色等变化实时反应现场数据变化的情况,当鼠标移动到监测点,可以显示该监测点的各项监视参数,非常适合监控中心大屏幕使用。

  同时为方便管理,云平台还提供历史数据的统计分析功能,处理能显示历史数据曲线,还能根据客户需求提供数据报表和各种图表分析,如下图所示:

统计分析功能展示一


统计分析功能展示二


三、产品特点

1. 电采暖远程控制成熟案例

我们在采暖物联网领域有非常成熟的项目案例,2015年,公司协助朴能完成迁西县政府21个工程,1600万元煤改电项目的远程控制项目;2016年,公司协助朴能完成50万元煤改电项目;2017年,公司协助朴能公司完成了1300万元的暖通自动化遥测项目工程,包括学校和政府,工程完成后,节约了大量人员运维开支。

大电流智能电采暖控制板


燃气锅炉三通阀远程控制板

三通阀控制屏幕


2. 掌握核心技术

 分布式Redis缓存技术,让系统支持千万并发

 基于MTQQ的透传服务器

四、结束语


电锅炉远程监测系统,解决了电锅炉推广使用过程中因使用地点分散,距离远造成的的运维难的问题,该远程监测解决方案具有投资少、控制方案简单、可定制开发等优势,必将推动电锅炉行业的进一步发展。
